Introdução e visão geral

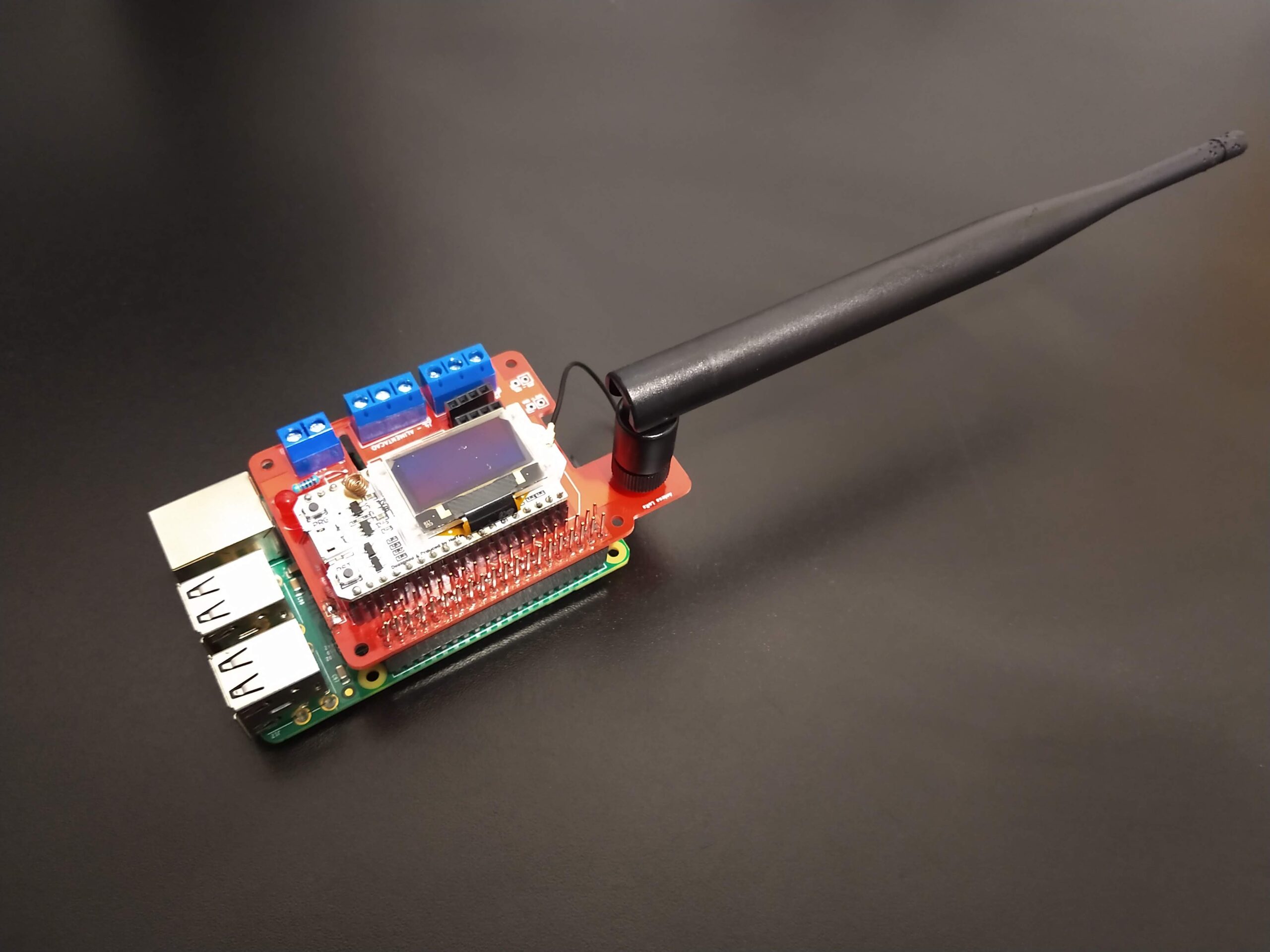

O projeto Shield/hat RaspLoRaWAN Plus trata-se de um hat para a Raspberry Pi, no qual comporta uma placa Heltec LoRa WiFi. O Heltec LoRa WiFi contém, além de um ESP32 e um display OLED 0.96″, um rádio LoRa SX1276. Logo, tem-se a possibilidade de se fazer a comunicação LoRaWAN com a Raspberry Pi, intermediada pelo ESP32 da placa Heltec LoRa WiFi.
Recursos do projeto
Este sheild/hat fornece à Raspberry Pi, com o uso de um Heltec ESP32 WiFi LoRa, os seguintes recursos:
- Envio (uplink) e recepção (downlink) de mensagens LoRaWAN (já configurado para operar com a rede da ATC no Brasil)
- Leitura de até 3 canais ADC (tensão máxima: 3V3)
- Controle de uma saída analógica (via DAC, com tensão máxima de 3V3)
- Interação com dispositivos (sensores, por exemplo) I²C, com nível de tensão de 3V3
- Escrita, linha a linha, no display OLED do Heltec ESP32 WiFi LoRa
Acesso ao projeto
Tenha acesso ao projeto de hardware e o software usado no Heltec ESP32 WiFi LoRa neste link: https://github.com/phfbertoleti/shield_hat_RaspLoRaWAN_plus
Indicações de hardware
Segue abaixo uma lista de indicações de hardware para usar neste projeto:
- Raspberry Pi 4, com 4GB de memória RAM
- Heltec ESP32 WiFi LoRa
- Barra De Pinos Fêmea 1×40 Vias 2,54mm Preto – Kit 10 Peças
- Solda em Fio 189-MSX10 60×40 500g Azul BEST
- Ferro de Solda Hikari de 50W e 127V
- Kit com 100 LEDs Diversos 5mm Difusos – 4 CORES (Amarelo, Azul, Verde e Vermelho)
